Branşman Segment
Ankay Büküm, cebri boru hatlarında ana hattan dal hattına geçiş sağlayan T/Y birleşim (branşman) segmentleri imal eder.
Branşman Segment Nedir?

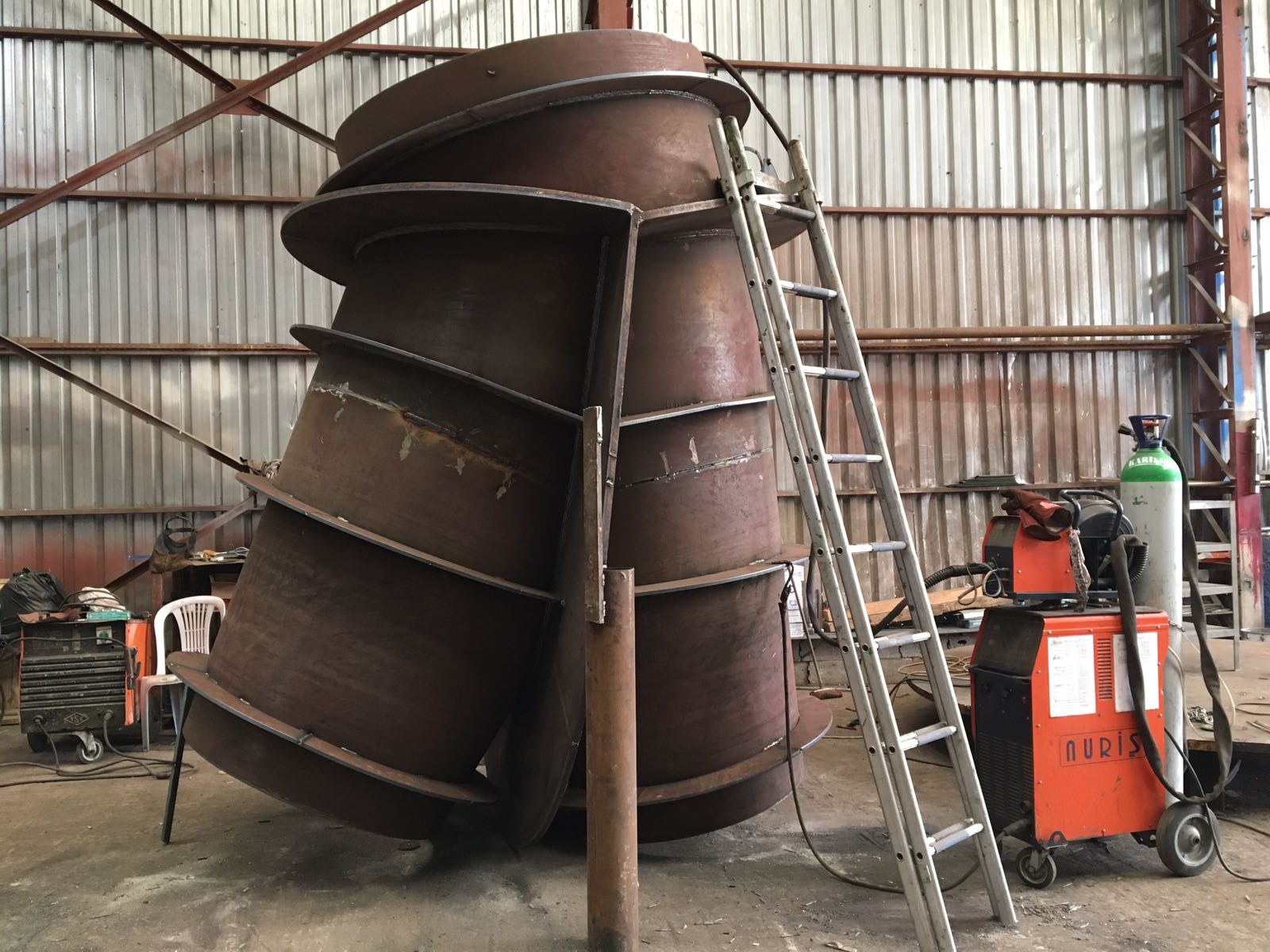

Branşman segment, ana cebri boru hattından dal hatlarına geçiş sağlayan T veya Y şekilli özel parçadır. Hidroelektrik santrallerde tek cebri boru hattının birden fazla türbine su dağıttığı noktalarda kullanılır ve mühendislik açısından cebri boru hattının en karmaşık bileşenidir. Ankara Ostim'de 1983'ten bu yana metal şekillendirme alanında faaliyet gösteren Ankay Büküm, branşman segment üretiminde hidrolik, statik ve kaynak mühendisliğini bir arada değerlendirerek HES projelerine bütüncül çözümler sunmaktadır. Üretim sürecinde DN300'den DN3000'e kadar çap aralığında, çoğunlukla Y-tipi (45°-60° açı) tasarımlar uygulanmaktadır.
Uygulama Alanları
- Çoklu Türbin Beslemesi: Tek cebri boru hattının iki veya daha fazla türbine su dağıttığı HES projelerinde ana dağıtım noktası
- Baraj ve Regülatör Çıkışları: Baraj veya regülatör yapısından çıkan ana hattın farklı ünitelere ayrıldığı branşman noktaları
- Pompa İstasyonları: Pompalı depolama santrallerinde birden fazla pompa-türbin ünitesine su iletimi için dağıtım segmenti
- Endüstriyel Su Dağıtım Hatları: Büyük çaplı endüstriyel tesis beslemelerinde ana hattan dal hatlarına ayrılma noktaları
- Soğutma Suyu Sistemleri: Termik ve nükleer enerji santrallerinde soğutma suyu dağıtım hatlarındaki çatallanma segmentleri
Teknik Kapasite ve Özellikler
Branşman segment üretiminde hidrolik akış analizi, gerilme hesabı ve kaynak prosedür planlaması bir arada yürütülmektedir. Ana boru çapı DN300'den DN3000'e kadar, dal hattı çapları projenin türbin kapasitesine göre belirlenmektedir. Çoğunlukla Y-tipi tasarım 45° ile 60° arasında dallanma açısıyla uygulanmakta, T-tipi (90°) tasarım ise özel projelerde tercih edilmektedir. Dallanma bölgesindeki gerilme yoğunlaşmasına karşı takviye plakaları, iç nervürler veya kalınlaştırılmış cidar uygulanmaktadır. S355J2+N ve P355NH çelik kalitelerinde üretim yapılmaktadır.
Kalite Güvencesi
Branşman segmentler cebri boru hattının en kritik bileşeni olduğundan kalite kontrolü son derece titizdir. EN ISO 3834-2 kapsamında üretim yapılmakta, dallanma bölgesindeki kaynak dikişlerine %100 radyografik (RT) ve ultrasonik (UT) çift muayene uygulanmaktadır. Gerektiğinde hidrostatik basınç testi ile yapısal bütünlük doğrulanmaktadır.
Ankay Büküm olarak HES projelerinizin en kritik bileşeni olan branşman segment üretiminde kapsamlı mühendislik desteği sunuyoruz. Projenizin türbin konfigürasyonu, düşü yüksekliği ve debi değerlerine uygun branşman tasarımı ve imalatı için deneyimli teknik ekibimizle iletişime geçin.
Sıkça Sorulan Sorular
Branşman segment ne işe yarar?
Branşman segment, tek cebri boru hattını birden fazla dal hattına ayıran T veya Y şekilli özel parçadır. HES projelerinde ana su iletim hattından çıkarak her bir türbine ayrı hat beslemesi sağlar. Akışın düzgün dağılımı ve yapısal dayanım açısından cebri boru hattının en kritik bileşenidir.
Y-tipi ve T-tipi branşman arasındaki fark nedir?
Y-tipi branşmanda dallanma açısı genellikle 45° ile 60° arasında olup akış kayıpları daha düşüktür ve HES projelerinde yaygın olarak tercih edilir. T-tipi branşmanda dallanma açısı 90° olup belirli yerleşim koşullarında ve endüstriyel tesislerde kullanılır. Açı seçimi akış dinamiği ve yerleşim planına göre belirlenir.
Branşman segmentte neden takviye gerekir?
Dallanma bölgesinde borunun silindirik formundan sapılması nedeniyle gerilme yoğunlaşması meydana gelir. Bu bölgede iç basınç altında deformasyon riski artar. Takviye plakaları, iç nervürler veya kalınlaştırılmış cidar uygulamasıyla gerilme değerleri güvenli sınırlar içinde tutulur.
Branşman segment üretiminde hangi hesaplar yapılır?
Hidrolik akış analizi (CFD), statik gerilme hesabı (FEA), kaynak prosedür planlaması ve termal genleşme değerlendirmesi bir arada yürütülmektedir. Dallanma bölgesindeki gerilme dağılımı sonlu elemanlar yöntemiyle modellenir ve takviye detayları bu analize göre belirlenir.
Branşman segment üretimi ne kadar sürer?
Branşman segment, cebri boru hattının en karmaşık bileşeni olduğundan mühendislik tasarımı ve üretim süreci diğer segmentlere göre daha uzundur. Proje kapsamına göre 6-12 hafta arasında teslim planlanmaktadır. Tasarım doğrulaması, malzeme temini ve üretim aşamalarının detaylı planlaması için teknik ekibimize başvurabilirsiniz.
